Фасовка сыпучих продуктов в клапанные мешки

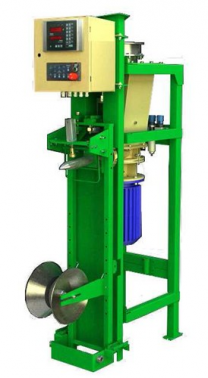

ДЕЛЬТА 25-1, ДЕЛЬТА 50-1 исп. ДФК-Т

Описание

Достоинства

  • Автоматизированное формирование дозы в мешок
  • Точность дозирования –  ±200г при дискретности взвешивания 50г
  • Производительность – 5 отвесов в минуту



Высокая точность фасовки обеспечивается благодаря применению системы ADS (Adaptive Dosing System) – адаптивного управления дозированием. Она обеспечивает высокую стабильность результатов фасовки во времени. Применение данной системы в контроллерах ТВ-011 позволяет минимизировать отклонения массы фасуемой дозы от заданного значения.



Высокие метрологические характеристики обеспечиваются благодаря использованию современных преобразователей-контроллеров и тензодатчиков «Тензо-М», превосходящих по качеству аналогичную продукцию лучших мировых производителей



Высокая надежность дозаторов «Тензо-М» обеспечивается за счет качественных компонентов. Например, для управления заслонками и зажимами мешков используются электро- и пневмопривода таких известных мировых брэндов, как Danfoss и Festo. Среди других производителей комплектующих – ABB, Weidmuller, Omron, Bauer



Широкий модельный ряд весодозирующей техники для различных отраслей промышленности достигнут благодаря использованию АКД — агрегатированного комплекса дозирования — системы стандартизованных элементов, из которых конструктивно состоят дозаторы. Несущие рамы, весовые бункера, секторные заслонки, мешкозажимы, подающие шнеки — эти и другие элементы были разработаны конструкторами «Тензо-М» для обеспечения легкости и удобства сборки различного дозирующего оборудования с заданными характеристиками и продуктом с заданными сыпучими свойствами.



Работа дозаторов проверяется на реальном продукте на специальном испытательном стенде.



Соответствие стандартам

Дозаторы типа «ДЕЛЬТА» внесены в Государственный Реестр средств измерений РФ под №20791-12.

Дозаторы типа "ДЕЛЬТА" имеют разрешение ГОCПРОМНАДЗОРА РБ под № 11-1-0328-2012.



Технические характеристики



Наибольший предел дозирования порции (НПД), кг

50

Наименьший предел дозирования порции (НмПД), кг

15

Дискретность отсчета, кг

0,05

Класс точности по ГОСТ10223

1

Производительность до, мешков/мин.

5

Условия эксплуатации:

- температура окружающего воздуха, °C

- температура окружающего воздуха при использовании осушенного сжатого воздуха, °C

- относительная влажность воздуха при 25±2 °C, % до



от +5 до +40

от -30 до +40

80

Электрическое питание шкафа автоматики от сети переменного тока:

- напряжение, В

- частота, Гц

- потребляемая мощность, не более, кВт



380±10%

от 49 до 51

8

Время прогрева до рабочего состояния, не более, мин

10

Параметры сети пневматического питания:

- давление на входе блока подготовки воздуха, атм.

- расход воздуха, л/мин, не более

- класс качества воздуха по ГОСТ 17433-80



6÷8

150

10

Степень защиты оболочки шкафов управления и силового от воздействий окружающей среды по ГОСТ 14254 (529-89)

IP65

Исполнение по защищенности от воздействия внешних окружающей среды по ГОСТ 14254 (529-89)

IP65

Полный средний срок службы комплекса, не менее, лет

8



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Описание работы

Дозатор для фасовки цемента средней производительности в клапанные мешки с дозатором «Дельта 50-1».

Алгоритм работы дозатора основан на циклическом дозировании разовых отвесов в мешок, зафиксированный на мешкозажиме, который закреплен на тензодатчике. Нагнетание цемента производится турбинным нагнетателем. Режим дозирования включается автоматически после зажатия мешка пневматическим мешкозажимом.




Каждый цикл работы дозатора включает в себя следующие фазы:

  • Оператор надевает мешок на патрубок мешкоприемника. При этом мешок перемещает флажок датчика запуска цикла фасовки.
  • По срабатыванию датчика запуска цикла фасовки происходит срабатывание мешкозажима.
  • По срабатыванию мешкозажима происходит обнуление веса тары (мешка) и включается режим «ДОЗИРОВАНИЕ ГРУБО/ТОЧНО». Заслонка подачи роторного питателя сначала открывается полностью – режим дозирования Грубо, потом частично закрывается - режим дозирования Точно. По окончании дозирования заслонка подачи полностью закрывается.
  • После окончания дозирования происходит фиксация веса продукта в мешке, занесение результатов в память вторичного весового преобразователя–контроллера, мешкозажим разжимается и готовый мешок автоматически сбрасывается.
  • После сброса мешка на транспортер, цикл повторяется.




В процессе работы на индикаторе весового преобразователя выводится текущая масса продукта в мешке, а в памяти вторичного весового преобразователя фиксируется суммарный вес отдозированного продукта и общее количество расфасованных мешков.



Поддержка

Гарантийные обязательства

С пуско-наладочными работами от ЗАО «ВИК «ТЕНЗО-М»* гарантийные работы производятся на территории Заказчика, гарантийный срок исчисляется от даты акта приемки выполненных работ по пуско-наладке оборудования.

Без пуско-наладочных работ гарантийные работы производятся на территории ЗАО «ВИК «ТЕНЗО-М», гарантийный срок исчисляется от даты отгрузки оборудования.

*Примечание: Все монтажные работы осуществляет Заказчик.
