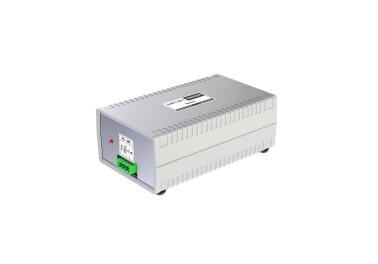

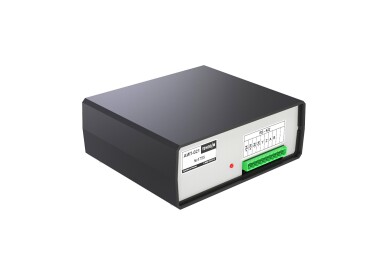

Адаптеры интерфейса и питания АИП

Задать вопрос

Преобразование интерфейсов последовательной связи и питание устройств «Тензо-М».
Модели АИП имеют встроенный источник питания и используются совместно с преобразователями типа преобразователь динамический (ПД), преобразователь нормирующий (ПН) и выносными индикаторными табло.

Модельный ряд

Технические характеристики

Поддержка

Модельный ряд

Модель	Интерфейс связи
Модель	с устройством	с ПК
АИП-001	RS-485	RS-232 (DB-9)
АИП-015	RS-422	Ethernet (RJ-45)
АИП-021	RS-422	RS-232 (DB-9)

Технические характеристики

	АИП-001	АИП-015	АИП-021
Максимальная длина линии связи по RS-422/485*, м	1200
Максимальная скорость обмена, бод/с	57600	115200	57600/115200
Выходное напряжение для питания динамического преобразователя, В	18…35
Входное напряжение питания АИ, В/Гц	~220/50
Потребляемая мощность, не более, Вт	20
Допустимый температурный диапазон, °С	0… +40
Габаритные размеры (Д х Ш х В), мм	160 х 95 х 60	140 х 160 х 60	160 х 95 х 60

* – в зависимости от скорости передачи данных

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Поддержка

Дополнительная информация

Руководство по эксплуатации адаптера интерфейса и питания АИП-001 (файл .pdf, 93 Kb)
Руководство по эксплуатации адаптера интерфейса и питания АИП-015 (файл .pdf, 90 Kb)
Руководство по эксплуатации адаптера интерфейса и питания АИП-021 (файл .pdf, 80 Kb)
Схема соединения АИП-021 и ПН-012
Часто задаваемые вопросы (FAQ). Весовые терминалы.
